Новый и мощный интерфейс для лучшего управления профессиональной линейкой котлов

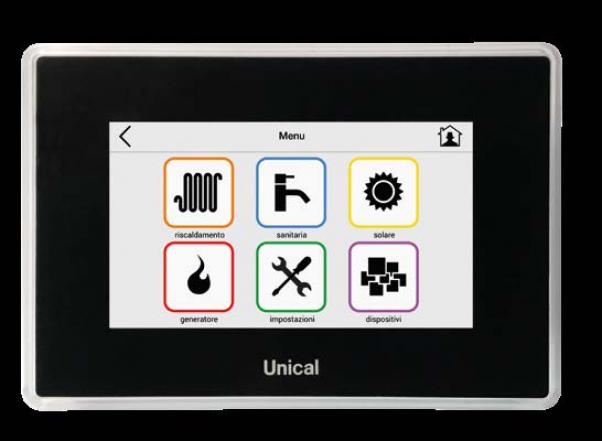

Автоматика Ufly P оснащена дисплеем с сенсорной панелью TFT с подсветкой. Функции автоматики позволяют осуществлять почасовое недельное программирование до 12 полностью независимых отопительных контуров и одного ёмкостного накопителя ГВС (при помощи дополнительных плат SHC).
Ufly P контролирует BMM (Burner Module Manager) для управления отдельным термоэлементом. Управление отопительными контурами и всеми типами нагрузок осуществляется при помощи дополнительных многофункциональных плат SHC (Slave Heating Controller) для отопления, ГВС и дополнительных аксессуаров (реле, солярные накопители).
Для уточнения деталей и заказа оборудования обращайтесь по тел. +7 495 922 90 80 или по e-mail export@unicalag.ru
Программирование расписания работы
- 3 временных интервала в течение дня с возможностью задавать различную температуру для каждого из интервалов.
- Запоминание до 5 ежедневных программ для отопления и до 3 ежедневных программ для ГВС.
- Недельное программирование: до 3 программ для контура отопления и столько же для контура ГВС; в ассоциации с ежедневной программой.
Дополнительные функции
- Отпуск / отсутствие
- Продление расписания работы
- Автоматический режим
- Летний режим
- Постоянное отопление
- Сокращённый режим отопления
- Защита от замерзания
- Кривые отопления
- Информация о состоянии системы
- Режим настройки
- Функция антилегионелла
Датчики и подключение
| В комплекте: датчик наружной температуры | Установлены: датчики подачи и обратки котла |
Дистанционное управление
Имеются 2 альтернативных стандарта коммуникации: eBus и Modbus, которые предназначены для подключения различных контрольных устройств.
- Получение оперативной информации от всех подключённых устройств
- Установка / изменение параметров каждого модуля
- Управление диагностикой: получение и сброс аварийных сигналов
- Gateway: позволяет осуществлять преобразование протоколов ModBus/eBUS для доступа ко всем ресурсам, подключённым к локальному eBUS
Архитектура подключения
| Ufly P — программируемый дисплей, пользовательский интерфейс | BCM 2.0 — плата управления каскадом (до 8 котлов) |
| SHC — многофункциональные платы (Slave Heating Controller) | BMM — Burner Module Manager, управление термоэлементом |
| eBUS — шина данных для подключения модулей | ModBus — альтернативный протокол связи |
КОМПЛЕКТ CONTROL MANAGER Ufly P
Предназначен для управления каскадными системами до 8-ми котлов.
Включает:
- Программируемый дисплей Ufly P
- Плату управления каскадом BCM 2.0
- Блок питания SHC 24 В
- Датчик наружной температуры
- Датчик температуры бойлера
Программируемый дисплей Ufly P
Плата управления каскадом BCM 2.0
Блок питания SHC 24 В
Датчик наружной температуры
Датчик температуры бойлера
Опция для каскада / дистанционного управления:
- ALKON 50 C / 70C
- ALKON 140 EXT
- KONf 115 / KON 115
- MULTIINOX 250÷1000
- MULTIINOX 116
- SPK 150÷1000
КОМПЛЕКТ CONTROL PANEL Ufly P
Используется для отдельных котлов.
Включает:
- Программируемый дисплей Ufly P
- Датчик наружной температуры
Датчик наружной температуры — стандарт для моделей:
- ALKON 140 EXT
- KONf 200-400
- MODULEX EXT
- MULTIINOX 116
- MULTIINOX 250÷1000
- SPK 150÷1000
Опция для:
- ALKON 50C
- ALKON 70C
- KONf 115
- KON 115
Иерархическая схема системы управления
Система управления построена по трёхуровневой иерархической схеме:
| Уровень 1 — Интерфейс пользователя | Уровень 2 — Управление системой | Уровень 3 — Каскад котлов |
| Ufly P / Терморегуляция — диалоговое окно | Платы SHC или многофункциональные — управление системой | BCM 2.0 — управление каскадом (до 8 котлов) |
Структура подключения
- Ufly P — программируемый сенсорный дисплей, пользовательский интерфейс
- BCM 2.0 — плата управления каскадом, связывается с Ufly P по eBUS
- SHC (×5) — многофункциональные платы Slave Heating Controller для отопления, ГВС и аксессуаров
- Датчик наружной температуры — подключается к BCM 2.0
- Насос котла (фиксированный расход) — управление через BMM
- Насос системы (опция) — управление через BCM 2.0
BCM 2.0 получает данные от датчика наружной температуры и управляет каскадом до 8 котлов, каждый с индивидуальным насосом и подключением подачи/обратки.
Gateway P — удалённый контроль котлами
Ufly P — это в том числе и приложение для удобного управления со смартфона, планшета, через WiFi/LAN, программирование, дистанционный контроль в реальном времени возможных блокировок или неисправностей котла при подключении модуля Gateway P (опция).
Gateway P осуществляет удалённый контроль котлами профессиональной линейки Unical.
Основные характеристики Gateway P
- Подключение через WiFi или LAN
- Мобильное приложение для смартфона или планшета
- Дистанционное управление временными программами отопительных контуров
- Уведомление об аварии на мобильное устройство
- Отображение рабочего состояния котла
- Серия программных инструментов для мониторинга и настроек
- Подключение eBUS и ModBus
- Адаптер питания 230/24 В для других установленных устройств (например, многофункционального модуля SHC)
Модуль Gateway P

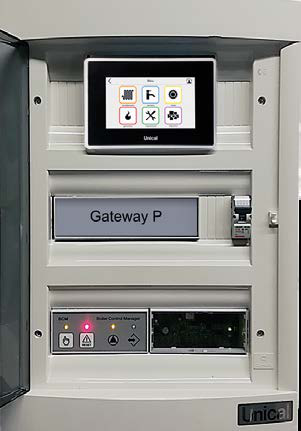

Gateway P в электрическом щите
Мобильное приложение Ufly
Приложение Ufly позволяет осуществлять удалённый контроль систем отопления Unical со смартфона или планшета. Возможно программировать и контролировать систему отопления дистанционно при её подключении к домашней сети и, благодаря встроенным в приложение и Ufly P системам сопряжения, возможно создать подключение между Вашими устройствами и котлом.
Основные функции приложения Ufly
- Отопление и ГВС — ежедневное и недельное программирование отопительных контуров и контуров ГВС
- Котёл — контроль состояния котла: режим отопления или режим ГВС, другая информация о работе системы
- Солярные системы — контроль состояния системы солярного отопления, включение и выключение
- Отображение ошибок — хронология ошибок в работе котла, удалённый сброс путём перезапуска
- Уведомления — незамедлительное уведомление при появлении проблемы; если ошибка не снимается после перезапуска, можно обратиться в сервисный центр и указать код отображаемой ошибки
Приложение доступно на следующих языках: итальянский, английский, испанский, французский, русский, польский, турецкий и румынский.

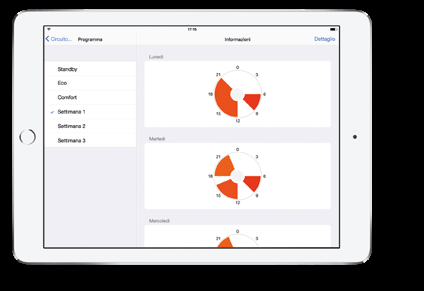

Приложение Ufly на планшете

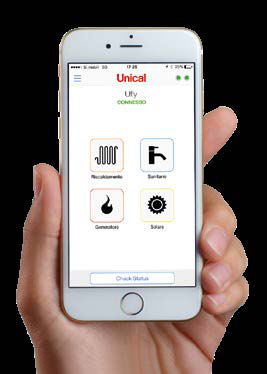

Приложение Ufly на смартфоне
Для уточнения деталей и заказа оборудования обращайтесь по тел. +7 495 922 90 80 или по e-mail export@unicalag.ru
